■ この記事でわかること
- 方位記号の「N」が示す正確な向きと日当たりの確かめ方がわかる
- 開き戸と引き戸など「建具記号」を線の形だけでひと目で見分ける方法がわかる
- 階段に描かれた「矢印や斜線」が指す上り・下りのルールを理解できる
- クローゼットや浴室など「収納・水回り」を図形の特徴だけで判別できる
- 図面の「マス目（尺度）」を数えて部屋の広さを簡単に把握することが可能
■ はじめに
住宅会社から渡された間取り図面を見て、「記号の意味がよく分からなくて完成イメージがつかめない…」と悩んでいませんか？
実は、間取り図面を読むのに専門的な建築知識は一切不要です。「線の形」「矢印の向き」「四角の模様」といった直感的なルールと、背景にあるマス目を数えるコツさえ掴めば、誰でも簡単に立体的な暮らしをシミュレーションできるようになります。
本記事では、初心者でも10分で図面がすらすら読めるようになるポイントをわかりやすく完全解説します。
■ 間取りの図面の方位記号の読み方は？

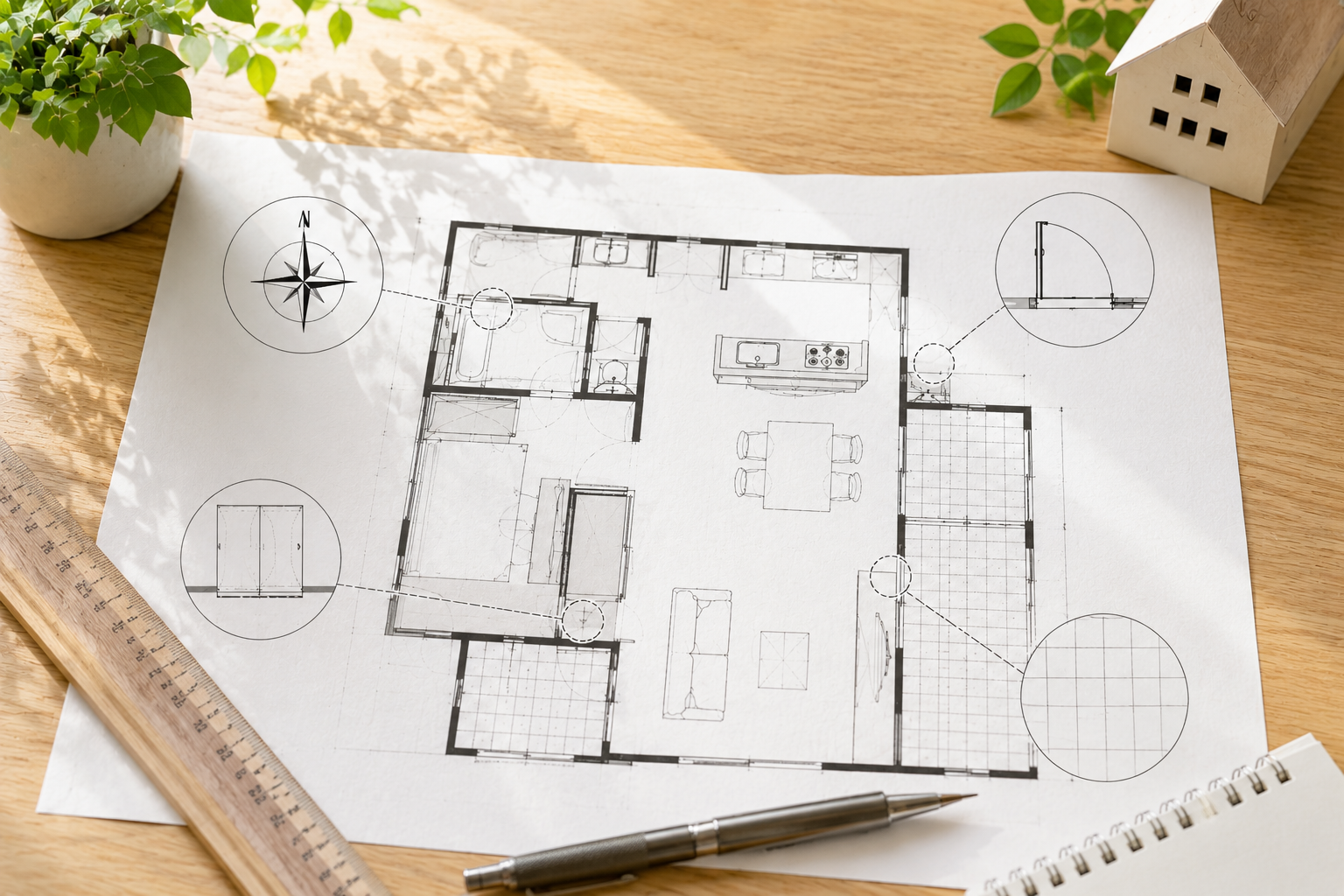

間取り図面を受け取ったら、まず一番最初に確認すべきなのが図面の隅（主に右下や右上）に描かれている方位記号です。

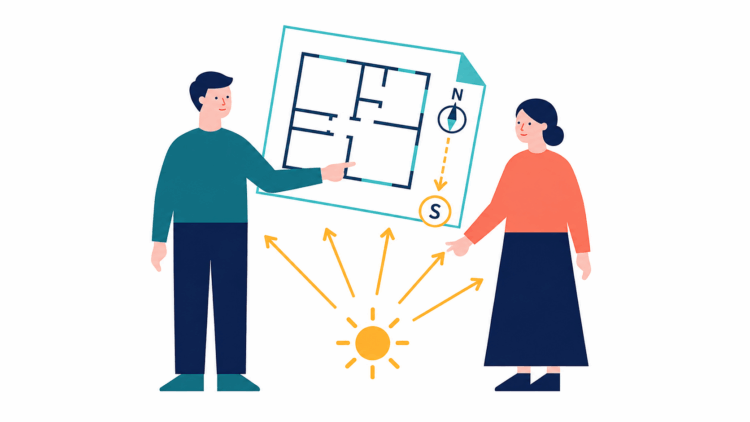

方位記号にはアルファベットの「N」と矢印が刻まれています。「N」はNorth（北）を意味しており、「N」の矢印が指している方向が必ず北になります。
ここで注意したいのは、「図面の上が必ずしも北とは限らない」という点です。敷地の形状や道路の向きに合わせて図面自体が傾けて描かれているケースも少なくありません。まずは「N」の矢印を見つけ、その一直線上の反対側が「南」であることを把握しましょう。

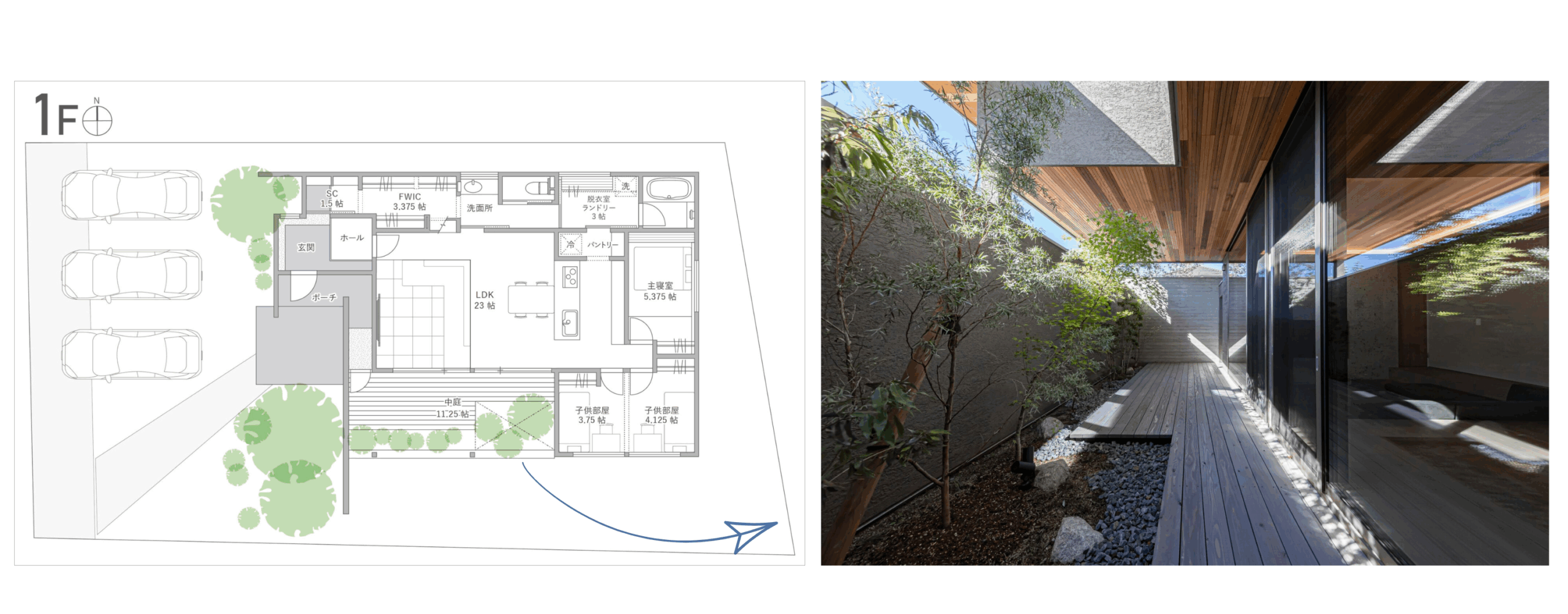

例えば、浜松市中央区西ヶ崎町にあるARRCHのモデルハウス「静影の平屋」では、中庭を中心に据えることで、方位や周りの敷地条件を活かした光と影の移ろいを楽しめる設計が施されています。
南側にLDKや大きな窓が配置されているかを確認することで、日中の明るさを具体的にイメージできます。
ドアと引き戸の記号を見分ける？
部屋の出入り口や窓に描かれている「建具（たてぐ）」の記号は、線の形を見るだけで種類を一瞬で見分けられます。

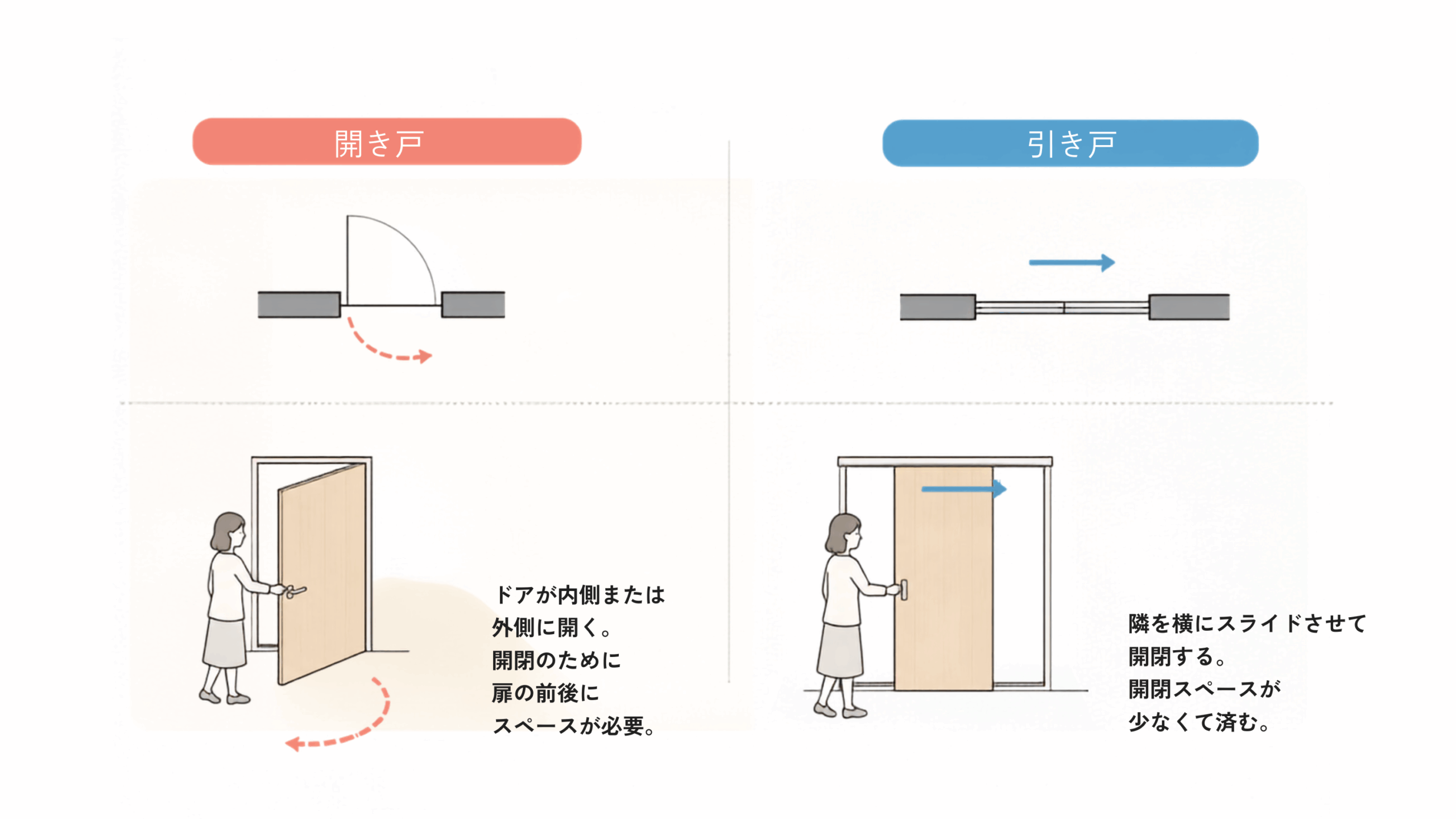

最もよく使われる「開き戸（ドア）」は扇形（1/4の円弧を描く線）で表現されます。まっすぐな直線が扉本体を表し、カーブした線は「扉がどちらに向かって開くか」という軌道を示しています。扇形の線がある場所には物を置けないため、家具配置の重要な目安になります。
一方、「引き戸」は壁に沿った2本以上の平行線で描かれます。扉を横にスライドさせて開閉するため、開き戸のように前後の開閉スペースを必要としません。
和室の襖（ふすま）や障子、洋室の引き戸も同様の平行線で表現されます。浜松で人気の高い家事ラク動線を作る際も、開き戸と引き戸の配置がスムーズな移動を左右します。
間取り図の階段の矢印と斜線の意味とは？
2階建てやスキップフロアのある間取り図面では、階段部分に長い矢印と2本の斜線が描かれています。

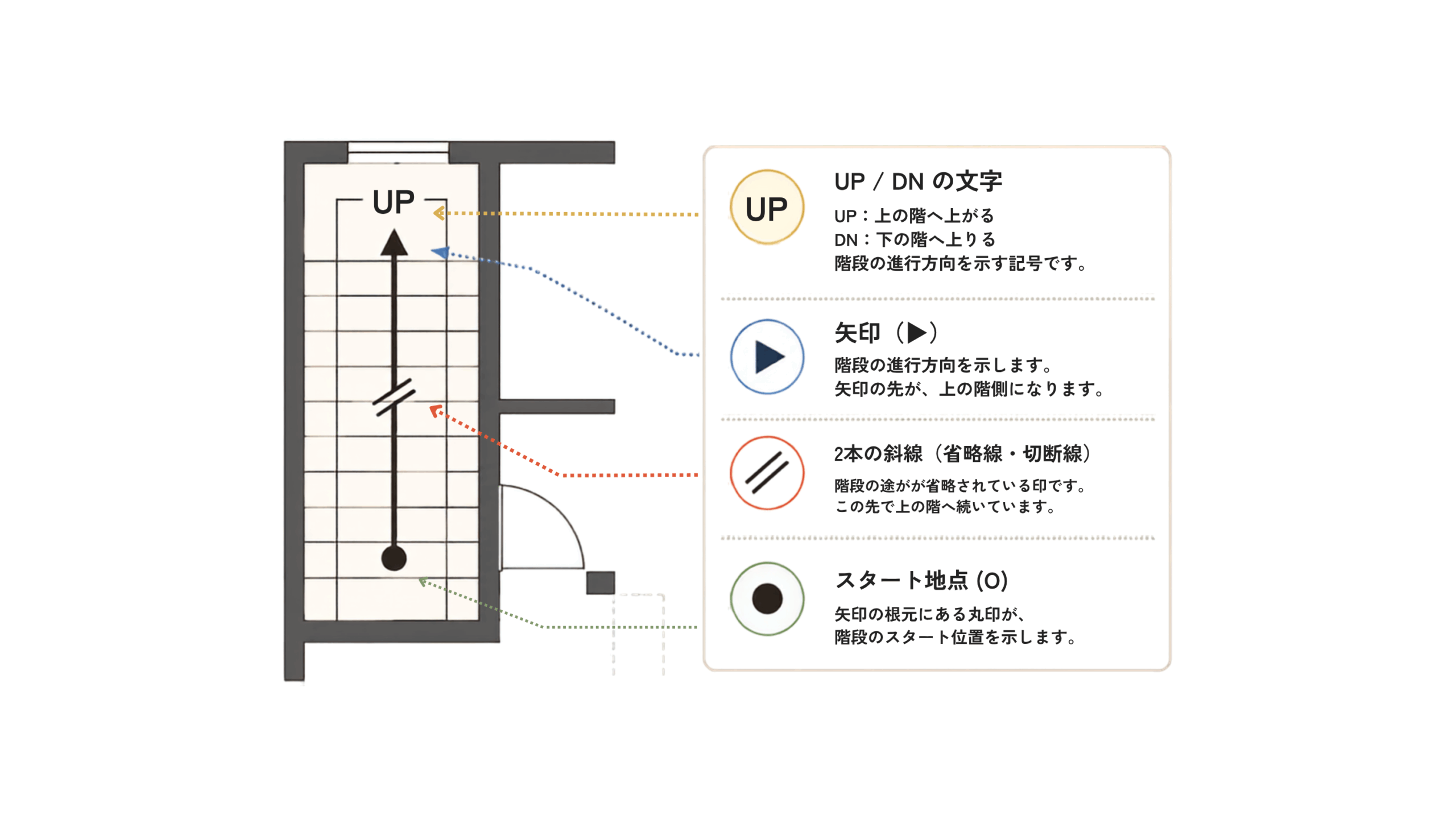

この矢印は「上り・下りの移動方向」を表しています。矢印の根元（丸印や始点）から矢印の先端（▶）に向かって歩を進めるルールです。一般的に1階の図面には「UP（上り）」、2階の図面には「DN（Down・下り）」と表記されます。
また、階段の途中に引かれている2本の斜線は「省略線（切断線）」と呼ばれます。これは「この高さより上は上の階の図面で描かれています」という境界線を意味しています。
浜松市中央区志都呂にある「景色を重ねる家」のように、スキップフロアやヌックを取り入れた立体的な間取りでも、矢印の始点と終点を追うことで、上下階のつながりや移動の負担を明確にシミュレーションできます。
収納や水回りを図形で判別する？
収納や水回りスペースは、専門的な英略語を覚える必要はなく、「描かれている図形の形」に着目するだけで判別可能です。

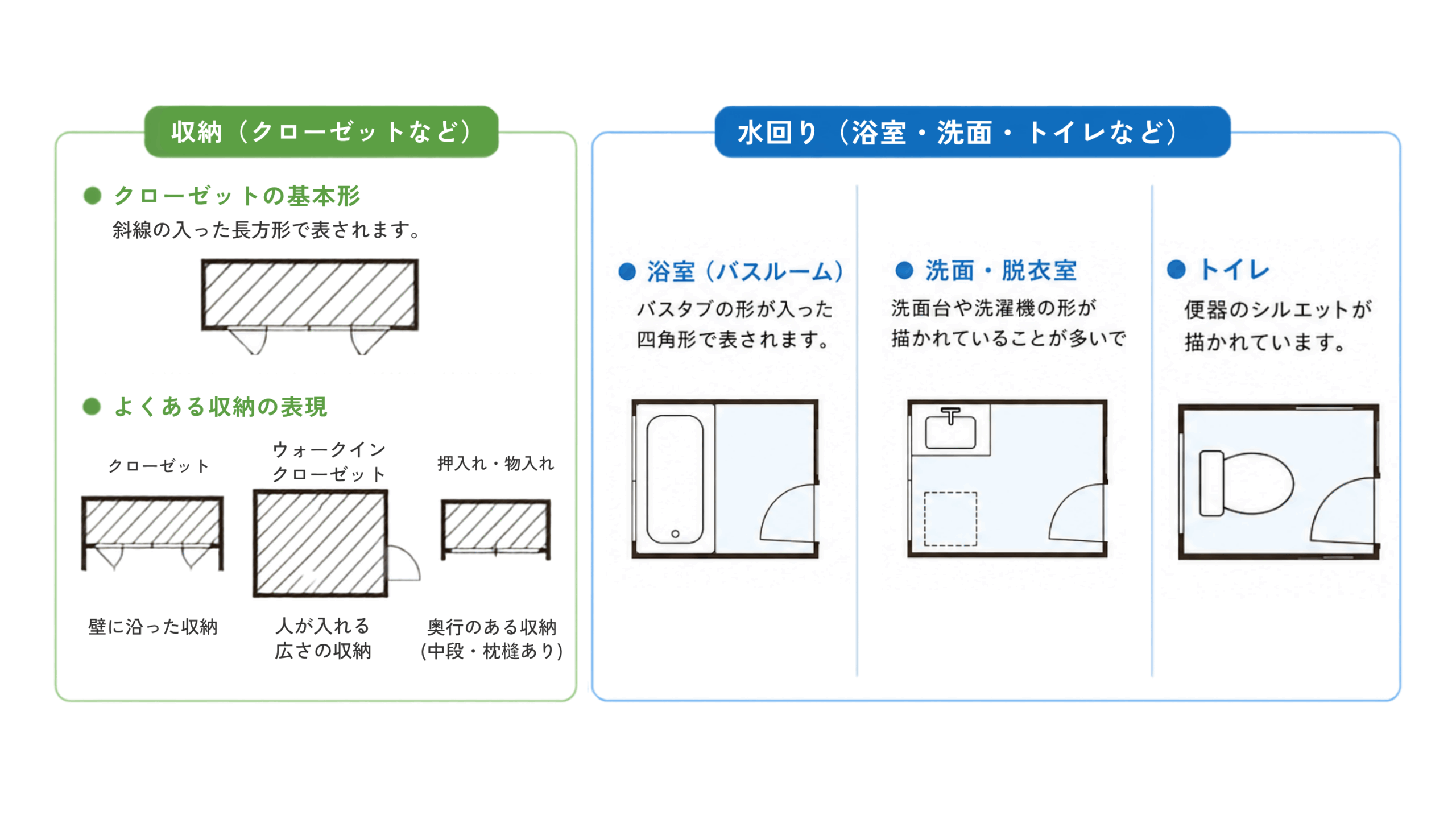

クローゼットなどの収納スペースは、四角枠の中に「斜線」や「一本の直線」が描かれているのが最大の特徴です。ただの空洞の四角は部屋ですが、内部に斜めのクロス線やハンガーパイプを示す直線が入っていれば「収納」と判断できます。
水回りスペースも実物の形がそのままアイコン化されています。浴室は四角い枠の中にバスタブ（浴槽）の形が描かれ、トイレには便器のシルエット、洗面所には洗面ボウルの丸や四角が描かれています。
間取り図面でよく使う「図形・記号」の見分け方一覧表
| スペース・設備 | 図面上の「図形」の特徴 | ひと目で見分けるポイント |
|---|---|---|
| 開き戸（ドア） | 直線 ＋ 1/4の扇形（円弧） | ドアが開く軌道を表す（開閉幅が必要） |
| 引き戸 | 壁と平行に並ぶ2本以上の直線 | 扉を横にスライド（省スペース） |
| クローゼット | 四角の中に斜線（×）や一本線 | 洋服を掛けるパイプや棚板の表現 |
| 浴室（ユニットバス） | 四角の中にバスタブの楕円形 | 浴槽の形がそのままアイコン化 |
| 洗面・トイレ | シンクの丸形や便器の形 | 衛生設備の上面図が直感的に描かれる |
図面のマス目で広さを把握する？
間取り図面の背景に薄く敷き詰められている方眼状のマス目（グリッド）は、部屋の広さや寸法を正確に読み解くための指標です。
日本の木造住宅（注文住宅）の多くは、「1マス＝910mm（約91cm）」という尺モジュールと呼ばれる規格で設計されています。つまり、1マスの1辺は「約90cm」と覚えておきましょう。
このマス目の数を数えるだけで、専門的な定規を使わなくても部屋の広さや畳数（帖数）を計算できます。
- タテ2マス×ヨコ2マス（計4マス）＝ 約1.82m×約1.82m ＝「約1帖（畳）」
- タテ4マス×ヨコ4マス（計16マス）＝ 約3.64m×約3.64m ＝「約4.5帖（畳）」
例えば、浜松市中央区半田町にあるモデルハウス「LOHAS」のような延床25坪前後の平屋を検討する際も、LDKや通路のマス目を「1、2、3…」と数えることで、家具を置いた後の通れる幅（1マス＝約90cmあれば人が無理なくすれ違える）を正確に把握できます。
※住宅の設計工法（尺モジュール・メーターモジュール等）により1マスの寸法設定が異なる場合があります。正確な寸法や仕様については必ず施工会社の設計担当者へご確認ください。
■よく聞かれる質問
Q1. 図面に描かれている「点線」や「破線」は何を表しているのですか？
A. 主に「頭の上にあるもの」や「目に見えないライン」を表しています！たとえば、天井の下がり壁、2階の飛び出している部分、吹き抜けの範囲、頭上にある吊り戸棚などが点線で描かれます。
Q2. マス目で計算した部屋の広さと実際の広さにズレは出ませんか？
A. マス目の計算は「壁の真ん中の線」を基準にしています。実際には壁そのものの厚み（約12〜15cm）があるため、お部屋の内側のスペースは計算よりほんの少し小さくなります。大きな家具を置くときは注意しましょう！
Q3. 図面に出てくる「PS」や「MB」などの英略語は何の意味ですか？
A. 「PS」はパイプスペース（水やお湯の配管を通す場所）、「MB」はメーターボックス（ガスメーターなどの箱）です。寝室のすぐ隣にPSがあると水が流れる音が気になることもあるので、配置をチェックしておくと安心です。
■ まとめ
- 方位記号「N」の矢印の先が北で、その反対側が「南（日当たり良好）」を示す
- 開き戸は「扇形」、引き戸は「平行線」、収納は「斜線入りの四角」で判別できる
- 図面の背景にある「2マス×2マス」を数えると「約1帖」の広さを簡単に把握できる
